【最新】游泳池给水排水工程技术规程 CJJ122-2017

4．2 设计负荷

4．2．1 游泳池的设计负荷应按表4．2．1的规定确定。

表4．2．1 游泳池的设计负荷

游泳池水深（m）	＜1.0	1.0～1.5	1.5～2.0	＞2.0
人均池水面积（m2／人）	2.0	2.5	3.5	4.0

    注：1 游泳池包含比赛类、专用类和公共类等；
        2 本表各项参数不适用于跳水池。

4．2．2 水上游乐池的设计负荷应按表4．2．2的规定确定。

表4．2．2 水上游乐池的设计负荷

游乐池类型	健身池	戏水池	造浪池	环流河	滑道跌落池
人均游泳面积(m2／人)	3.0	2.5	4.0	4.0	按滑道形式、高度、坡度计算确定

4．2．3 文艺演出池的设计负荷应根据文艺表演工艺确定，且人均水面面积不应小于4．0m2。

4．3 循环方式

4．3．1 池水循环水流组织应符合下列规定：
    1 经净化处理后的池水与池内待净化处理的池水应能有序更新、交换和混合；
    2 水池的给水口和回水口的布置应使被净化后的水流在池内不同水深区域内分布均匀，不应出现短流、涡流和死水区；
    3 应有利于保持水池周围环境卫生；
    4 应满足池水循环水泵自灌式吸水；
    5 应方便循环给水、回水管道及附件、设施或装置的施工安装、维修。

4．3．2 池水的循环方式应符合下列规定；
    1 竞赛类游泳池、专用类游泳池和文艺演出用水池，应采用逆流式或混合流的池水循环方式；
    2 公共类游泳池宜采用逆流式或混合流的池水循环方式；
    3 季节性室外游泳池宜采用顺流式池水循环方式；
    4 水上游乐池宜采用顺流式或混流式池水循环方式。

4．3．3 混合流池水循环方式应符合下列规定：
    1 从池水表面溢流回水的水量不应小于池水循环流量的60％，从池底流回的回水量不应大于池水循环流量的40％；
    2 从池底回水口回流的循环回水管不得接入均衡水池，应设置独立的循环水泵。

4．3．4 当池水采用顺流式池水循环方式，应在位于安全救护员座位的附近墙壁上安装带有玻璃保护罩的紧急停止循环水泵的装置。其供电电压不应超过36V。

4．3．5 造浪池的池水循环和功能循环的方式应符合下列规定：
    1 池水应采用混合流式池水循环方式，并应符合下列规定：
        1)深水区、中深水区应采用在池岸水面位置处设置撇沫器回水口；
        2)室内造浪池在浅水区末端应设置带格栅盖板的回水排水沟；
        3)室外造浪池的浅水区应在末端设置带格栅盖板和填有小粒径卵石的回水排水沟；
        4)室外造浪池距浅水区末端回水排水沟之外不小于1．0m处应设置地面雨水截流沟。
    2 造浪机房制浪水池应采取防止池水回流淹没机房的措施，并应设置供电、照明、通风及给水排水设施。

4．3．6 滑道跌落池的池水循环应符合下列规定：
    1 滑道跌落池应采用高沿水池，池水应采用顺流式循环方式；
    2 滑道润滑水的水源应采用滑道跌落池池水。

4．3．7 环流河的池水循环和功能循环应符合下列规定：
    1 环流河应采用高沿水池和顺流式池水循环方式。
    2 吸水口和出水口应设置格栅，出水口位置应远离上、下河道的扶梯。
    3 环流河功能循环的推流水泵设计应符合下列规定：
        1)推流水泵的吸水口应设在河道底，吸水口应设格栅盖板且缝隙水流速度不应大于0．5m／s；
        2)推流水泵出水口应设在河道侧壁靠近河道底部位，其出水口流速不宜小于3．0m／s；
        3)推流水泵房宜设在河道侧壁外的地下，且泵房应设置配电、照明、通风和排水设施。

4．4 循环周期

4．4．1 池水循环净化周期，应根据水池类型、使用对象、游泳负荷、池水容积、消毒剂品种、池水净化设备的效率和设备运行时间等因素，按表4．4．1的规定采用。

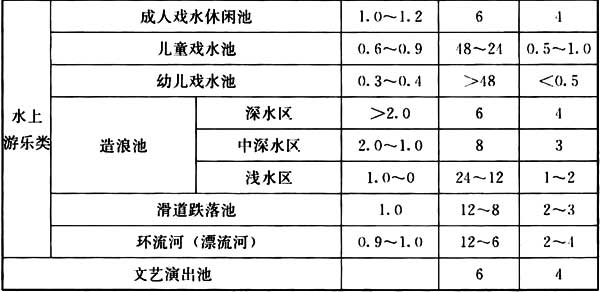

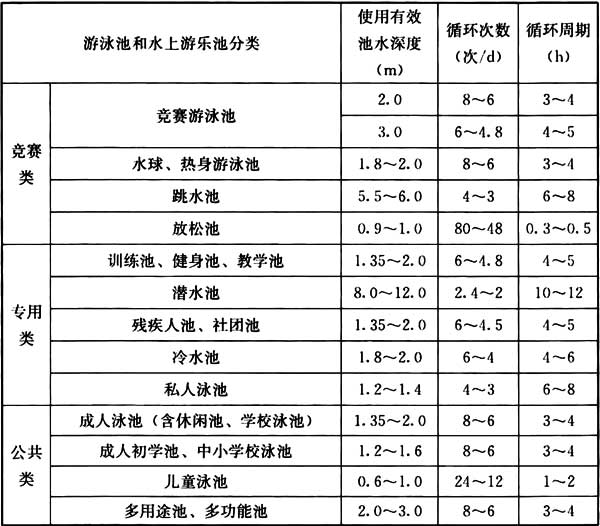

表4．4．1 游泳池池水循环净化周期

    注：1 池水的循环次数按游泳池和水上游乐池每日循环运行时间与循环周期的比值确定；
        2 多功能游泳池宜按最小使用水深确定池水循环周期。

4．4．2 同一游泳池和水上游乐池有两种及两种以上使用水深区域时，池水循环周期应根据不同水深区域按本规程表4．4．1确定。

4．5 循环流量

4．5．1 池水循环净化处理系统的循环水流量应按下式计算：

    式中：qc——水池的循环水流量(m3／h)；
          V——水池等的池水容积(m3)；
          αp——水池等的管道和设备的水容积附加系数，一般取1．05～1．10；
          T——水池等的池水循环周期(h)，按本规程表4．4．1的规定选用。

4．5．2 当不设滑道跌落池而设置滑道跌落延伸水道时，其池水循环净化的循环水量按每条滑道不应小于30m3／h计算确定。

4．5．3 滑道润滑水量应按滑道设施专业公司根据滑道形式、长度和数量计算确定。

4．5．4 当水上游乐池设置水景小品时，其功能供水量应根据水景小品形式、数量及相应的技术参数计算确定。

4．6 循环水泵

4．6．1 池水循环净化处理系统的循环水泵、水上游乐设施的功能循环水泵和水景系统的循环水泵应分开设置。

4．6．2 池水循环净化处理系统循环工作水泵的选择应符合下列规定：
    1 水泵组的额定流量不应小于按本规程第4．5．1条计算出的保证该池池水循环周期所需要的流量。
    2 水泵的扬程不应小于吸水池最低水位至泳池出水口的几何高差、循环净化处理系统设备和管道系统阻力损失及水池进水口所需流出水头之和。当采用并联水泵运行时，宜乘以1．05～1．10的安全系数。
    3 水泵应为高效节能、耐腐蚀、低噪声的泳池离心水泵，并宜采用变频调速水泵。
    4 颗粒过滤器的循环水泵的工作泵不宜少于2台，且应设置备用泵，并应能与工作泵交替运行。

4．6．3 颗粒过滤器的反冲洗水泵，宜采用池水循环水泵工作泵与备用泵并联运行工况设计，并应按单个过滤器反冲洗时所需要的流量和扬程校核调整循环水泵的工况参数。

4．6．4 水上游乐池游乐设施的功能循环水泵的设置应符合下列规定：
    1 供应滑道润滑水的水泵应设置备用水泵，并应能交替运行；
    2 环流河的推流水泵按多处设置，并应同时联动运行。

4．6．5 水景给水水泵应按多台泵并联运行工况设计，可不设置备用水泵。

4．6．6 池水净化循环水泵、游乐设施功能循环水泵及水景循环水泵的设计应符合下列规定：
    1 池水为逆流式循环时应靠近均衡水池；池水顺流式循环方式时应靠近游泳池的回水口处或平衡水池。
    2 应采用自灌式吸水，当设有均(平)衡水池时，每台水泵应设置独立的吸水管。
    3 每台水泵应配置下列附件：
        1)吸水管上应装设可曲挠软接头、阀门、毛发聚集器和真空压力表；
        2)出水管上应装设可曲挠软接头、止回阀、阀门和压力表；
        3)水泵吸水、出水管上应先安装变径管再安装其他附件；
        4)从池底直接吸水的水泵吸水管上应设置专用的防吸附装置；
        5)水泵机组和管道应设置减振和降低噪声的装置。

4．7 循环管道

4．7．1 池水循环系统的供水和回收管道、阀门和附件的材质应符合下列规定：
    1 管道、阀门和附件的材质应卫生无毒、不滋生细菌、耐腐蚀、抗老化、内壁光滑、不易结垢、不二次污染水质、强度高、耐久性好；
    2 管材应与管件应相匹配，连接应采用管材专用胶粘剂；
    3 当管径大于150mm时，宜选用带齿轮操作的蝶形阀门；
    4 循环给水管、循环回水管和阀门、附件等的公称压力应经计算确定，且不宜小于1．0MPa；
    5 管材、管件、阀门、附件等均应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB／T 17219的规定。

4．7．2 循环水管道内的水流速度应符合下列规定：
    1 循环给水管道内的水流速度应为1．5m／s～2．5m／s；
    2 循环回水管道内的水流速度应为1．0m／s～1．5m／s；
    3 循环水泵吸水管内的水流速度应为0．7m／s～1．2m／s。

4．7．3 循环水管道的敷设应符合下列规定：
    1 室内的游泳池应沿池体周边设置专用的管廊或管沟，并应设置下列设施：
        1)吊装运输管道、阀门及附件的吊装孔或通道、人孔或检修门；
        2)检修用的低压照明和排水装置；
        3)通风换气装置。
    2 当室外游泳池设管廊或管沟有困难时，循环管道宜埋地敷设，并应采取下列措施：
        1)应采取防止管道受重压损坏、防止产生不均匀沉降损坏及防冰冻的措施；
        2)金属管道应采取防腐蚀措施；
        3)阀门处应设置套筒。

4．7．4 当采用池底给水时，池底配水管的敷设应符合下列规定：
    1 配水管敷设在架空池底板下面时，池底板与所在层建筑地面应预留有效高度不小于1．20m的管道安装空间。
    2 配水管埋设在池底垫层内或沟槽内时，其垫层厚度或沟槽尺寸应符合下列规定：
        1)池长度不大于25m时，垫层厚度不宜小于300mm；沟槽不宜小于300mm×300mm。
        2)池长度大于25m时，垫层厚度不宜小于500mm；沟槽不宜小于500mm×500mm。
        3)应采取措施保证配水管在浇筑垫层时不移位、不被损坏。

4．7．5 逆流式和混合流式的池水循环净化处理系统溢流回水槽、回水管的设计应符合下列规定：
    1 当溢流回水槽设有多个回水口时，应采用分路等流程布管方式设置溢流回水管；连接溢流回水口的管道应以不小于0．5％的坡度坡向均衡水池。
    2 溢流回水槽的回水管管径应经计算确定。
    3 接入均衡水池的溢流回水管管底应预留高出均衡水池最高水位不小于300mm的空间。

4．8 均衡水池和平衡水池

4．8．1 池水采用逆流式或混合流循环时，应设置均衡水池，并应符合下列规定：
    1 均衡水池的有效容积应按下列公式计算：

    式中：Vj——均衡水池的有效容积(m3)；
          Va——最大游泳及戏水负荷时每位游泳者入池后所排出水量(m3)，取0．06m3／人；
          Vd——单个过滤器反冲洗时所需水量(m3)；
          Vc——充满池水循环净化处理系统管道和设备所需的水量(m3)；当补水量充足时，可不计此容积；
          Vs——池水循环净化处理系统运行时所需的水量(m3)；
          As——水池的池水水表面面积(m2)；
          hs——水池溢流回水时溢流水层厚度(m)，可取0．005m～0．010m。
    2 均衡水池的构造应符合下列规定：
        1)均衡水池应为封闭形，且池内最高水位应低于溢流回水管管底300mm以上；
        2)均衡水池应设多水位程序显示和控制装置；
        3)当补水管管底与池内最高水位的间距不满足现行国家标准《建筑给水排水设计规范》GB 50015的规定时，接入均衡水池的补水管上应装设真空破坏器；
        4)水池应设检修人孔、水泵吸水坑及有防虫网的溢流管、泄水管、通气管、液位管和超高水位报警装置。

4．8．2 平衡水池的设置应符合下列规定：
    1 顺流式池水循环水泵从池底直接吸水时，吸水管过长影响循环水泵汽蚀余量时。
    2 多座水上游乐池共用一组池水循环净化设备系统时。
    3 循环水泵采用自吸式水泵吸水时。
    4 平衡水池的有效容积应按下式计算：

    式中：Vp——平衡水池的有效容积(m3)；
          Vd——单个过滤器反冲洗所需水量(m3)；
          qc——水池的循环水量(m3／h)。
    5 平衡水池的构造应符合下列规定：
        1)平衡水池应为封闭形，且池内最高水位应与游泳池及水上游乐池的最高水面相平；
        2)平衡水池内底表面应低于游泳池及水上游乐池回水管底标高不少于700mm；
        3)游泳池、游乐池补水管应接入该池，补水管口与池内最高水位的间距应符合现行国家标准《建筑给水排水设计规范》GB 50015的规定；
        4)平衡水池应设有检修人孔、水泵吸水坑及有防虫网的溢水管、泄水管和通气管；
        5)平衡水池的有效尺寸应满足施工安装和检修要求。

4．8．3 均衡水池、平衡水池的材质应符合下列规定：
    1 采用钢筋混凝土材质时，内壁应衬贴或涂刷不污染水质的材质或耐腐涂料。
    2 采用金属或玻璃纤维材质时，应符合下列规定：
        1)不变形、不透水、耐腐蚀、寿命长；
        2)表面涂料不应污染水质，应光滑，易于清洁；
        3)外表面宜设绝热防结露措施。
    3 与池水接触的材料应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB／T 17219的规定。

4．9 给水口

4．9．1 池水给水口的设置应符合下列规定：
    1 给水口的数量应按水池的全部循环水流量计算确定；
    2 给水口的设置位置应保证池内水流均匀；
    3 给水口应具有调节出水量的功能。

4．9．2 池底型给水口的布置应符合下列规定：
    1 矩形池应布置在每条泳道分隔线在池底的垂直投影线上，间距不应大于3．0m；
    2 不规则形状的水池，给水口的布置应按每个给水口最大服务面积不超过8．0m2确定。

4．9．3 池壁型给水口的布置应符合下列规定：
    1 矩形池给水口的布置应符合下列规定：
        1)两端壁进水时，给水口应设在泳道线在端壁固定点下的池壁上；
        2)两侧壁进水时，给水口在侧壁的间距不应大于3．0m；
        3)端壁与侧壁交界处的给水口距无给水口池壁的距离不应大于1．5m。
    2 不规则形状的水池的给水口按间距不应大于3．0m在池壁上布置。当池壁曲率半径不大于1．5m时，给水口应布置在曲率线的中间。
    3 池壁给水口标高的确定应符合下列规定：
        1)当池水深度不大于2．0m时，应设在池水面以下0．5m～1．0m处。
        2)当池水深度大于2．5m时，应至少在池壁上设置两层给水口，上下层给水口在池上应错开布置。两层给水口的间距不宜大于1．5m，且最低层给水口应高于池底表面0．5m。
        3)同一池内同一层给水口在池壁的标高应在同一水平线上。

4．9．4 儿童游泳池、戏水池及池水深度小于0．6m的游乐池、休闲池，宜采用池底给水方式。

4．9．5 设有自动升降池底板、自动移动分隔池岸及可拆装池底板的游泳池、水上游乐池的给水口布置，应符合下列规定：
    1 采用池底给水口给水时，应符合本规程第4．9．2条的规定，且升降池底板应均匀开凿过水口。开口宽度不应超过8mm。
    2 采用池壁给水口给水时，应在池底板升降设计标高处的上层及下层各设一层给水口。
    3 可移动分隔池岸的隔墙上应开凿均匀的过水孔，孔口尺寸不应超过8mm或8mm×8mm；
    4 可升降池底板应采用池底设置给水口的布水方式。

4．9．6 给水口应设置格栅护盖，格栅空隙的水流速度及安装应符合下列规定：
    1 池壁给水口的出水流速不宜大于1．0m／s。儿童池、进入水池的台阶处、教学区等部位附近的给水口出水流速不宜大于0．5m／s。
    2 水深不大于3．0m的池底给水口出水流速不宜大于0．5m／s；水深超过3．0m时，池底给水口的出水流速不宜大于1．0m／s。
    3 给水口的安装应与池底或池壁内表面相平。
    4 当水上游乐池、文艺演出水池设置高水流速度的给水口时，应采取保障演出人员及工作人员安全的措施。

4．9．7 给水口的构造和材质，应符合下列规定：
    1 形状应为喇叭口形，且喇叭口的面积不应小于给水口连接管截面积的2倍；
    2 喇叭口内应配备出水流量调节装置；
    3 喇叭口应设格栅护盖，格栅的孔隙宽度不应大于8mm，且表面应光洁、无毛刺；
    4 材质应与配水管材质相一致，且不变形、耐冲击、坚固牢靠。

4．10 回水口和泄水口

4．10．1 溢流回水槽内溢流回水口的设置应符合下列规定：
    1 溢流回水槽回水口数量应按下式计算；

    式中：N——溢流回水槽内回水口数量(个)；
          Q——溢流回水槽计算回水量(m3／h)，逆流式池水循环净化系统按池子的全部循环水量计算，混合流式池水循环净化系统按本规程第4．3．3条的规定计算；
          qd——单个回水口流量(m3／h)。
    2 设有多个溢流回水口时，单个溢流回水口的接管直径不应小于50mm，设置间距不宜大于3．0m。
    3 设有安全气浪设施的跳水池溢流回水槽内溢流回水口的总流量应按循环流量的2倍计算。
    4 应采用有消声措施的溢流回水口。

4．10．2 池底回水口的设置及安装应符合下列规定：
    1 应具有防旋流、防吸入、防卡入功能；
    2 每座水池的池底回水口数量不应少于2个，间距不应小于1．0m，且回水流量不应小于池子的循环水流量；
    3 设置位置应使水池各给水口的水流至回水口的行程一致；
    4 应配置水流通过的顶盖板，盖板的水流孔(缝)隙尺寸不应大于8mm，孔(缝)隙的水流速度不应大于0．2m／s。

4．10．3 回水口与回水管的连接应符合下列规定：
    1 溢流回水沟内溢流回水口与回水管的连接应符合本规程第4．7．5条的规定；
    2 池底回水口应以并联形式与回水总管连接。

4．10．4 泄水口的设置应符合下列规定：
    1 逆流式池水循环系统应独立设置池底泄水口；
    2 顺流式和混流式池水循环系统宜采用池底回水口兼作泄水口；
    3 重力式泄水时，泄水管不应与其他排水管道直接连接；
    4 泄水口数量宜按泄空时间不宜超过6h计算确定，且不应少于2个；
    5 应设在水池的最低位置处；
    6 格栅表面应与池底最低处表面相平。

4．10．5 回水口及泄水口的构造和材质应符合下列规定：
    1 池底成品回水口和泄水口应为喇叭口形式，回收口顶盖应设表面光洁、无毛刺的过水格栅。
    2 池底回水口和泄水口的格栅表面积不应小于接管截面积的6倍。格栅开孔面积不宜超过格栅表面积的30％。
    3 池底成品回水口和泄水口的格栅盖板材质应与主体材质一致；坑槽式回水口及泄水口格栅盖板、盖座应采用耐冲击、耐腐蚀、耐老化、不污染水质、不变形和高强度的材料制造。

4．11 溢流回水沟和溢水沟

4．11．1 溢流回水沟的设置及过水断面的确定应符合下列规定：
    1 沿池岸四周或两侧应紧贴池壁设置，且溢水沟顶应与池岸相平；
    2 标准游泳池及跳水池回水沟断面的宽度不应小于300mm，沟深不应小于300mm；
    3 溢流回水沟底应有不小于1％的坡度坡向溢流回水口。

4．11．2 顺流式池水循环净化系统的游泳池、水上游乐池及文艺演出池应沿池壁四周或两侧壁池岸设置溢水沟，并应符合下列规定：
    1 溢水沟的最小尺寸不宜小于300mm×300mm；
    2 溢水沟内应设溢水排水口，且接管管径不应小于50mm，间距不宜大于3．0m，并应均匀布置；
    3 溢水沟底应以1％的坡度坡向溢水排水口。

4．11．3 溢流回水沟和溢水沟的构造应符合下列规定：
    1 游泳池向溢流回水沟及溢水沟溢水的溢流水堰应保持水平，其标高误差应为2．0mm；
    2 溢流水沟内与游泳池相邻的沟壁与铅垂线由上至下向回水沟内应有10°～12°的倾斜夹角；
    3 沟内表面应衬贴耐腐蚀、不污染水质、表面光滑、易清洗、不变形、坚固耐用的材料；
    4 沟顶应设可拆卸组合格栅盖板，并应与池岸相平。
