二次砌筑工程设计要求和施工方法

1、墙体与柱子相连的地方设置拉结筋2φ6@500伸入砖墙内1米末端设90度弯钩。门洞过梁为120高、宽度=墙厚、长度L=洞口宽加两边搁置240 配筋3Φ10φ6@200.
2、砖砌体的转角处和交接处应同时砌筑，严禁无可考措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎。斜槎水平投影长度不应小于高度的2/3。
3、临时间断处当不能留斜槎时，除转角外可留直槎但直槎必须设成凸槎，且应加拉结钢筋，  拉结钢筋应满足下列要求：
   （1）放置2根6个的钢筋。
0 p1 F8 |7 {! o3 {) O   （2）间距沿墙高不应超过500mm
: K( H; g, F, c   （3）埋入长度应从留槎处算起每边不应小于500mm
   （4）末端应设90度弯钩
+ d# `1 |( d5 O4、采用普通砌筑砂浆砌筑填充墙时，烧结空心砖，吸水率较大的轻骨料混凝土小型空心砌块  应提前一至两天浇水湿润。
5、门洞口处两边应隔段预埋混凝土块。
$ R( b* y0 n2 _5 e  ^+ Y6、凡事卫生间、浴区的隔墙底部必须现浇200的混凝土止水带
! c" C- l! m5 v+ Z1 S) `# |+ g7、墙体的灰缝应横平竖直，厚薄均匀，水平和竖向灰缝宽度应为10mm±2mm。顶头缝砂浆宜  采用刮灰挤浆法，采用铺浆法砌筑的铺浆长度不得超过500mm。
5 ~6 h  _( ~+ x' s2 X1 ]     砌筑时水平和竖向灰缝的砂浆饱满，墙面必须用原浆作随砌随勾缝处理、缺灰处应补浆压实、压平，并宜作成凹缝，  ，凹进墙面3mm。
8、设置构造柱的墙体，应先砌墙后浇柱。构造柱与墙体的连接处应砌成马牙槎，先退后进，  保证柱脚处为大断面，并按规定设置好拉结筋，每五皮砖放置一道拉结筋。
9、砌体接槎时必须将接槎的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。
4 X% h" G  u9 A9 |3 q10、搁置预制过梁时，必须先找平后座浆，不得合二为一，不得干铺。
11、浇灌构造柱和圈梁混凝土前，必须将砌体和模板浇水湿润，并将模板内的落地灰、砖渣  清除干净。构造柱两侧模板必须紧贴墙面，支撑必须牢固，严禁板缝漏浆。
12、墙体与柱交界处需设置拉结筋，拉结筋伸入墙面不少于500mm,沿柱高每隔500mm设置，末  端设90度弯钩。
" h7 ^& y) }* [$ e3 i- N+ R- `13、墙长超过5米加构造柱，墙高超过4米加圈梁。
2 n( S5 t5 @% F, {) Y. {% K/ a. ]14、新、旧墙交接处必须挂金属网（做柜处可不挂），和打拉结筋2φ6@500一根；
) l  v2 C0 d& G9 y) o9 _15、墙体的垂直度，平整度允许误差4mm，阴、阳角必须垂直（90）误差4mm
16、抹灰完工后，通知甲方验收，干后方可做水

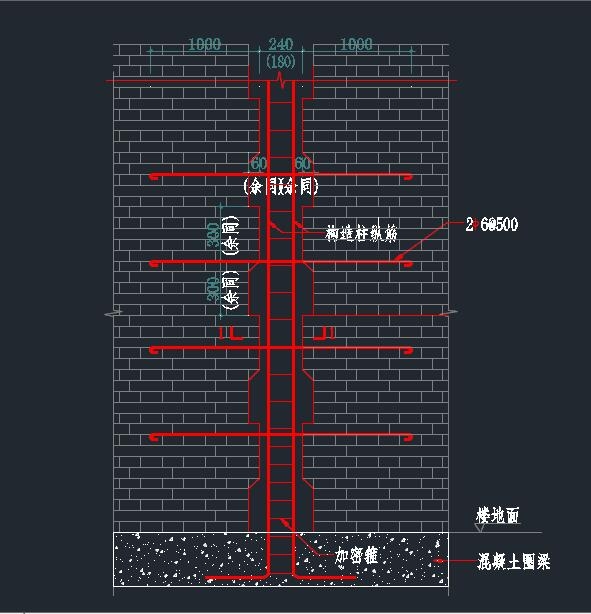

0 K8 I$ C3 z8 a4 K& z5 @关于构造柱的具体做法：
( ~5 F9 G6 J7 t/ @
构造柱施工说明:
1. 构造柱混凝土用C25，钢筋用HPB235,保护层为30mm。
2. 长钢筋接头采用10d电弧搭接焊，位于同一连接区段内纵向受拉钢筋的焊接接头面积百分率不应大于50%,其焊接接头连接区段的长度≥35d，且＞500mm。
3. 构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
4. 砖墙应砌成马牙槎，每一马牙槎沿高度方向的尺寸不超过300MM，马牙槎从每层柱脚开始，应先退后进。
; s. ^' ?( y( X5 w9 n- q5. 填充墙应沿框架柱全高每隔500--600mm设2  6拉筋（墙厚大于240mm时宜设3  6拉筋），6、7度时宜沿墙全长惯通，8度时应全长贯通
6. 墙长大于5M时，墙顶与梁宜有拉结。
; S3 P9 }, V2 k% K7 Q# A# s7. 墙长超过5M或层高2倍时，宜设钢筋混凝土构造柱。
) y! ?9 @! m- w1 A, H0 }/ w0 {8. 墙高超过4M时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
8 F5 f' B: F: \8 r* q) F2 _9. 楼梯间和人流通道处的填充墙，尚应采用钢丝网砂浆面层加强

3 y* p+ W! A  t

看不懂。
0 V! B3 g- a+ O9 E$ j

张培哲 发表于 2016-3-1 02:56
看不懂。

这些详细的施工做法你这当老板不懂没事，底下员工懂就行了。
) i3 u* r( H( e% N3 c9 b

填充墙施工方案：
3 B" \3 u' [7 H# F3 v% V) \2 @小型砌块
4 A0 ^0 h5 J8 i3 F6 K* i9 b# [　　1、小型砌块的施工程序是：找平→放线→立皮数杆→排列砌块→拉线→砌筑→勾缝。
& s$ v/ r0 S2 {$ N( u( u　　2、砌筑前应在基础面或楼面上定出各层的轴线位置和标高，并用1∶2水泥砂浆或C15级细石混凝土找平。
, f* C8 H/ y7 O2 _5 q3 d　　3、砌筑前应按砌块尺寸和灰缝厚度计算皮数和排数。砌筑一般采用“披灰挤浆”，先用瓦刀在砌块底面的周肋上满披灰浆，铺灰长度为2～3m，再在待砌的砌块端头满披头灰，然后双手搬运砌块，进行挤浆砌筑。
8 J6 f1 z9 Y$ F' K　　4、砌筑应尽量采用主规格砌块，用反砌法（底面朝上）砌筑，从转角或定位处开始向一侧进行。内外墙同时砌筑，纵横墙交错搭接。上下皮砌块要求对孔、错缝搭砌，个别不能对孔时，允许错孔砌筑，但搭接长度不应小于90mm.如无法保证搭接长度，应在灰缝中设置构造筋或加网片拉结。
　　5、砌体灰缝应横平竖直，砂浆严实。水平灰缝砂浆饱满度不得低于90%，竖直灰缝不低于60%，不得用水冲浆灌缝。水平和垂直灰缝的宽度应为8～12mm。
& M0 U$ A  F; g/ x- s  R　　6、墙体临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3（一般按一步脚手架高度控制）。如必须留槎应设φ4mm钢筋网片拉结。
　　7、预制梁、板安装应坐浆垫平。墙上预留孔洞、管道、沟槽和预埋件，应在砌筑时预留或预埋，不得在砌好的墙体上凿洞。
　　8、如需移动已砌好的砌块，应清除原有砂浆，重铺新砂浆砌筑。
　　9、在墙体下列部位，空心砌块应用混凝土填实：底层室内地面以下砌体；楼板支承处如无圈梁时，板下一皮砌块；次梁支承处（宽不小于400mm，高不小于190mm）等。
　　10、对五、六层房屋，常在四大角及外墙转角处用混凝土填实三个孔洞以构成芯柱。在砌完一个楼层高度后连续分层浇灌，混凝土坍落度应不小于5cm，每浇灌40～50cm高度应捣实一次。
　　11、砌块每日砌筑高度应控制在1.5m或一步脚手架高度；每砌完一楼层后，应校核墙体的轴线尺寸和标高。在允许范围内的轴线及标高的偏差，应在楼板面上予以纠正。
: N" a/ S* W( y- G' ~　　12、圈梁浇筑应先在底一皮混凝土小砌块上用C10混凝土封底，然后再砌墙工作底摸，并在砌块竖缝中预留孔洞穿入螺栓及夹具，固定圈梁模板，绑钢筋，浇筑混凝土，拆模后立即用混凝土嵌填孔洞。
& A& u2 b& \$ z) F　　13、钢门、窗安装前，先将弯成Y或U形的钢筋埋入混凝土小型砌块墙体的灰缝中，每个门、窗洞的一侧设置二只，安装门窗时用电焊固定。木门窗安装，事先在K3混凝土小砌块190mm×190mm×190mm内预埋浸沥青的木砖，四周用C15细石混凝土填实，砌筑时将K3砌块侧砌在门窗洞的两侧，一般门洞用六块木砖，每个窗洞用四块木砖。
　　14、在砌筑过程中，应采用“原浆随砌随收缝法”，先勾水平缝，后勾竖向缝。灰缝与砌块面要平整密实，不得出现丢缝、瞎缝、开裂和粘结不牢等现象，以避免墙面渗水和开裂，以利于墙面粉刷和装饰。
　　15、施工时所用的砂浆宜选用专用的小砌块砌筑砂浆JC860.浇灌芯柱的砼，宜选用专用的小砌块灌孔砼JC861。
" U5 K- M$ W6 d9 d) X. r　　16、施工时所用的小砌块的产品龄期不应小于28d。
6 _6 h( J% w  _1 L　　17、承重墙体严禁使用断裂小砌块。
