[技术] 墙体定位设计规范

  [复制链接]
查看2220 | 回复5 | 2014-8-22 21:20:18 | 显示全部楼层 |阅读模式
1、材料
9 o, ]9 f' h7 ?  O; O1.1、各地有专业协会,比如新型墙体材料办公室,规定只允许使用某一类型的墙体材料,这点请做如下说明:
" V' G$ d* p$ L2 a$ Y建议使用空心砖,请遵循当地行业规范。3 |# n/ O7 N. s* q3 e3 _! A" a. u

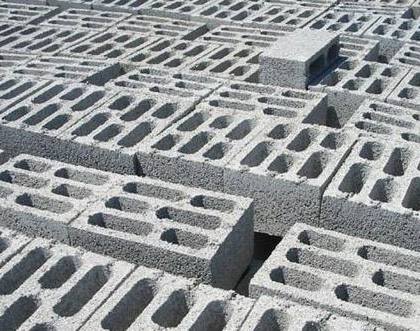

空心砖

空心砖
& t  z9 R- P- B5 E8 p* H4 E4 y
空心砖(空心砌块砖)
% e& t$ @' j3 y! u/ n1 S

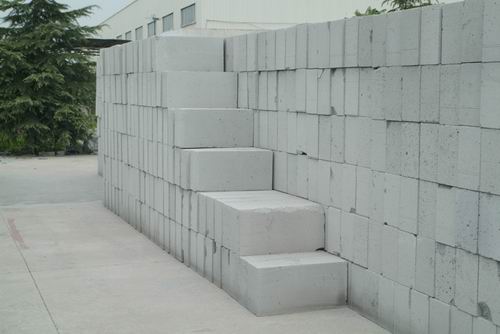

加气混凝土砌块

加气混凝土砌块
7 a- C7 \. R. T( x$ P- H+ z& E
加气混凝土砌块2 C5 S4 Z. K. ^1 E# p/ i* r: T
6 J1 A) ~% V( O/ _
1.2、墙体承重9 v1 A1 N' B4 I% m. y# x- j" _
1.2.1、需承重墙面,可使用机制红砖做基础,如卫生间需要挂面盆台面,承重不够,则可以在1200mm以下用红砖,上部用空心砖;0 A1 t: [( q; O7 R. ^
1.2.2、需要挂电视机的墙体或部位,建议使用多孔砖或水泥砌块、石膏砌块# Q% r( F. s7 q1 o
1.2.3、墙体砌筑材料分类详见
: h0 }' X7 g( k7 r- K( S; {http://wenku.baidu.com/link?url=UZnrS-1R3Iyh8-BrCp3VvUFQYPxmozfRk0PKRH-Z2qLVT9WKRVUM6DR9q7fFwH3WNoK41BbkHFBuVm75bY3qvGpui2kmjAAmSDF1HJID7Ui" A( o- r% F' X% B5 R2 ?

/ g! W$ @/ L" o$ |
3 y  ?2 P  P% m$ G& e
4 n, R% Y  _: Q5 I4 `0 {
张培哲 | 2014-8-22 21:21:40 | 显示全部楼层
2、规范
! W. s& C( @7 D  j3 i. ^' Y2.1、厚度
" A7 F6 _8 D! G- t# y- T未标注厚度均为200mm2 k& |# `+ j; i5 Y6 {6 y: F5 r
标注厚度用mm标出7 ~* z$ B' L, \, d+ x- _, @1 m7 J
2.2、高度' p) S7 @. Z. i8 I& ~+ s! A
未标注高度均为到顶,不得有透气孔% U: v; x' F7 [! R7 q' p
标注高度用mm标出8 U2 c' a' b: `5 m  a
张培哲 | 2014-8-23 09:49:23 | 显示全部楼层
3、防潮) F! d; \: @7 i$ i' e/ N. l" H
3.1、石膏板隔墙底部防潮做法
/ f3 N5 ~2 X8 E" L+ y% \. _; KA、水泥板200mm高;6 Q; z9 i7 P) e3 @) k1 k" O
B、水泥地台100mm高;
& z' _' o8 \/ ~3 ^" G% {8 o: u9 |! G1 A: }# `* x
4、隔音
- `) m0 A$ {) F8 \5 d, e4.1、为增强隔音效果,石膏板墙内均加隔音棉;0 Y. I; n8 X, }' q
4.2、可采取单面双层石膏板效果隔音;8 W% n4 G/ W2 q# {: f+ \9 s2 ^
+ a9 _! O4 V! Z6 r1 Z* \+ Z1 b$ m
张培哲 | 2014-8-23 09:59:32 | 显示全部楼层

4、结构

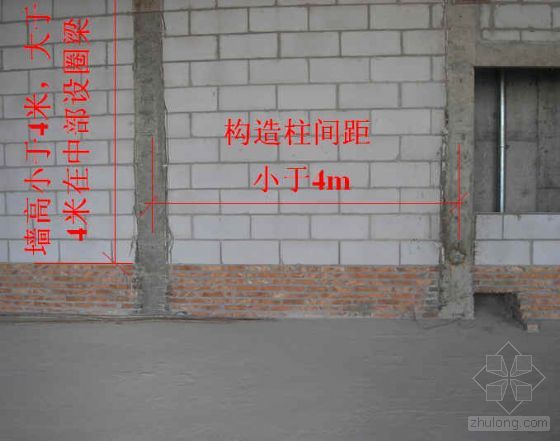

4.1、加气混凝土墙每间隔4米,建议加一个构造柱,也可用混凝土块砌筑构造柱,结构柱必须到顶。
$ m( B# m, `- ^" n, u& F* `4.2、墙体高于4米,建议加圈梁。# ?( k+ |% W8 N) Q: u' j$ c
4.3、墙体转角处,应放置拉结钢筋。
! V- F" @/ n; \# J& U9 a

砌墙

砌墙
张培哲 | 2014-8-23 10:16:14 | 显示全部楼层

5、规范

《墙体材料术语》GB/T 18968-20038 X; B8 d, z4 H7 W8 V' W( g
《砌体结构设计规范》GB 50003-2011* N% t" J1 V% P6 L
《砌体结构工程施工质量验收规范》GB 50203-2011
( D! z4 t0 @1 ^& O+ k8 E+ i4 ?- y《墙体材料应用统一技术规范》GB 50574-2010
张培哲 | 2015-3-29 09:11:38 | 显示全部楼层
构造柱、构造柱与墙连接节点配筋图.dwg (288 KB, 下载次数: 2)
