[标准]酒店给排水设计标准

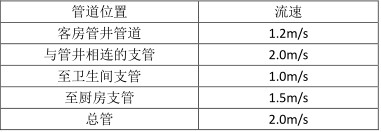

1、 生活冷热水的流速指标

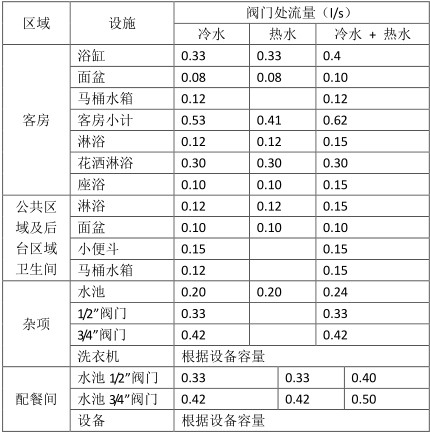

2、 生活冷热水的流量指标
' ?/ Z2 d% \) t" S


" R( m( N, K0 W9 ^/ K* F' [3、 生活冷热水的压力指标
最不利点供水压力应控制在 0.2～0.4 Mpa，若有大花洒等特殊水压要求设备也须满足。
4、 生活冷热水的噪声指标
! U* h9 e2 K' y* [/ Z3 Z2 U! i. x
2 X+ ]- q6 s6 q+ T9 e气体产生的噪声：小于 20 分贝；
振动：NR17。
( ]" Q1 r: S6 t9 T5、 生活冷热水的建议设计
+ c+ E$ K& N% Y4 F- _% ua.
6 g. L- I7 x4 u/ `$ W5 v' j2 j冷、热水供水管不应使用镀锌铁管，可使用铜管、不锈钢管或集团指定品牌的塑料
% c5 X. V1 b( A5 M( |管材。
b.
生活用水和其它一般用水优先由市政两路供水管供应。
. k5 s$ A: A/ `9 ?! B% _6 ]3 Cc.
高层建筑给水系统优选变频泵给水系统。
7 v5 p/ y+ G- I% r* E( wd.
为保证冷热给水压力一致，热交换器进水管应与冷水管取自同一压力点。
2 i- N! [/ H8 g4 w5 xe.
热水回水流量为：至少每条立管 9 升/min。每个回水泵系统不宜超过 15 条立管。
- \, N6 P+ U9 a& N' ~/ i% `4 Df.
6 g: s, f! w) ~$ |热回水管最低端设排污阀,热水总管最顶端应设自动排气阀。
g.
( s  _( p* S8 u2 q2 d$ X4 }/ n$ Z生活用水必须满足国家生活饮用水卫生标准。市政供水需经过过滤(砂滤+活性碳)、
消毒后接入供水系统。用于冲厕和浇绿化的水无需处理，可另设水箱及泵管系统。
7 R% ~6 u  D/ H* r% u5 ch.
: j$ G4 N, u  B) `+ w+ M; @各种用水硬度要求：锅炉给水 0ppm，洗衣房 50ppm，洗碗机和咖啡机 5ppm，宜设
置不同的软水处理装置以保证不同装置的水质需求。其他用水 100ppm。
" w5 u; `0 r0 Q7 t4 h( e0 H7 D/ \- li.
4 u1 {+ k+ Q1 T8 |冲厕用水、冲洗汽车用水、浇洒道路用水及绿化用水可由中水系统供给，中水处理
" A0 @! a2 K& M  Y* {3 R$ N系统根据当地情况而定。
j.
: ?9 S" z" }# W# h( S1 X以下区域或设备需提供纯净水：冷菜厨房、制冰机、开水器、咖啡机、饮料机、冰
激凌机等，这些设备分布在厨房、饼房、酒吧和楼层服务间等区域。
k.
# G% A" J8 p9 z  r: n客房给水支管宜为 3/4”（20mm）。
( P# w4 o  Q! ~. D+ b, d- Ul.
客房热水温度控制在 49℃，洗衣房和厨房 60℃。
m. 洗衣房的冷热供水软化处理要求，不得与锅炉的软化器合用。
n.
客房热水出水时间不应多于 10 秒或不低于酒店管理方要求。
0 A: a# b1 \- L4 |8 P0 N) P, Q; \$ ^5 To.
( H' h" s. W4 b$ v" f  p生活蓄水池至少要提供 2 个分隔开的蓄水池，总储藏量必须足以使酒店在正常条件
5 t+ {3 U; M' Y. U下运转 1 天。
p.
若制冷主机采用带热回收装置，则热水系统应配置相应的热交换器。
  j; f5 |4 n, w  sq.
1 Q0 A* L! h+ ?! m排水管材采用超静音排水管，超高层项目根据实际选用。
6、 雨水排放的要求
  o4 {% \+ `, m$ P0 qa.
  \  _" |' G2 Y1 d" P8 M雨水排放应与污水排放隔离，并符合当地市政排水规定。
( k) e( \3 {& j6 D0 kb.
停车场和洗车场的排水应设置隔油措施。
7、 污水及废水的排放要求
1 z* A0 C5 C$ d" t( y9 }  a9 }污水和废水立管和向市政管网排放是否分离设置，须根据当地政府相关部门要求。客房
1 q2 p# h/ c0 k; Q卫生间的坐便器排水管须严格按照国家规范工艺连接，以免漏水。须提醒内装设计不得遮盖
淋浴房地漏，以免排水不畅。
! U" ?) P/ A1 R1 [8 s2 S5 c$ W8、 雨水、污水、废水排放的建议设计
3 t' q& a$ R! p( z$ O0 \2 ia.
: s) X2 c- }  B客房卫生间应设置地漏，带 U 型弯,且具有良好的隔臭功能。
b.
- X3 O0 D4 N( J所有空调机房要有给水点和地漏。
c.
  @4 Y$ P6 I# l4 j8 O4 O* P. L厨房排水污水处理一般要求：
● 冷凝排水管处理：空调和冰箱的冷凝管不得直接与污废水管连通, 应悬空 15 公分
左右或单独设置排水管，有条件的应采用冷凝水回用（冷却塔补水、浇灌等）。
, J! {: M  H; C: M+ C$ }● 地漏处理：地漏应包括过滤网斗，防护罩等组成。根据厨房，区域大小来确定地漏
8 d2 z( \, `) x' E6 c* t& |, z$ ?位置及水量。
* P) R* I  Y& ]# B) C4 \7 _. S● 按设计功能要求，油污处理的星盆下可选择配置隔油器（参照当地相关规定），厨
房须配置油水分离器。
厨房排水管直径应合理并尽量减少弯头，弯头处必须要有检修口。主排水管位置尽量避
% n: U9 J# \0 `# ^开下层客区和重要区域。
9、 卫生要求
a.
应选用易于清洁和维护的设备和材料。
b.
8 m8 K/ H' Q# Q' l! [4 \$ K: h应设置隔离措施避免污水管道直接与大气相通。
c.
应采取措施避免细菌的滋生。
  @0 H/ F2 h7 t0 Q) N/ jd.
( v' r) }( t' N" k应合理设置消毒设施。
. U# _2 ^' V& k$ `9 R' {10、 计量要求
' y  d3 \4 f/ K4 ?% aa.
9 Q& Y) T3 I+ Y: `" s1 f% w温度计：进入建筑的水温，热水供回水温度的测量。
b.
压力表：进入建筑的水压、进入客房的冷热水压力、泵及过滤器进出口、设备高点
0 S7 @$ k( [9 |* i. f1 G的压力测量。
5 r" D! ?* P( ^9 |# e* R9 z' D/ mc.
7 r7 Q# C+ d3 \4 F对于厨房、洗衣房、SPA、泳池等需要设置计量用水量的设施。
